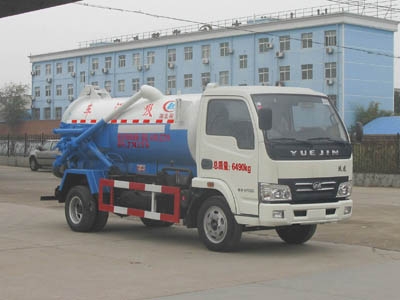

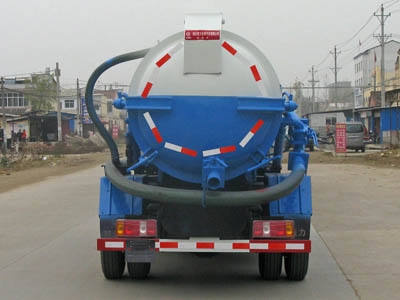

CLW5060GXWN4型吸污车

作者：程力专用汽车股份有限公司销售八分公司　来源：程力专用汽车股份有限公司销售八分公司　日期：　人气：　

CLW5060GXWN4型吸污车产品主要技术资料
产品名称	CLW5060GXWN4型吸污车	外型尺寸(mm)	5995×2000×2550
底盘型号	NJ1061DBFT4	货厢尺寸(mm)	××
前排乘客	2,3	额定载客(人)
总质量(kg)	6490	接近/离去角(°)	25/14
额定质量(kg)	2415,2350	前悬/后悬(mm)	1050/1637
整备质量(kg)	3945	最高车速(km/h)	95
排放标准	GB17691-2005国Ⅳ,GB3847-2005
整车说明	随底盘选装驾驶室。运输介质:液态污物和粪便,密度:0.9吨/立方米;罐体有效容积:2.74立方米;罐体外形尺寸(直段长×直径)(mm):3000×1100。驾驶室准乘人数2人时,额定载质量为(kg)2415;驾驶室准乘人数3人时,额定载质量为(kg)2350。防护材料:Q235A碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50×5,后部防护离地高度(mm):420。

CLW5060GXWN4型吸污车发动机参数
发动机型号	发动机生产企业	排量（ml）	功率（kw）
YN27CRD1 CY4102-CE4F 4B2-95C40 YZ4DH1-40	昆明云内动力股份有限公司东风朝阳朝柴动力有限公司安徽全柴动力股份有限公司潍柴动力扬州柴油机有限责任公司	2672 3856 2545 2540	70 73 70 70
